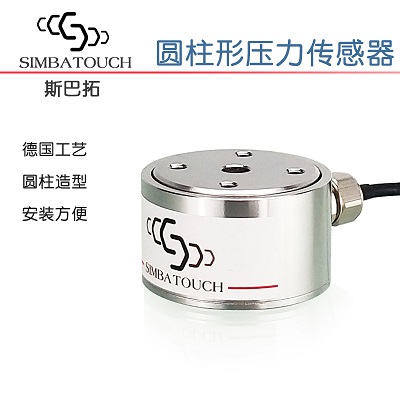

因为它的形状是圆的,很像车轮似的,我们称它为轮辐式传感器。由于它稳定性强,精度高,它也被称为圆柱型测力传感器。其突出优点是高度低、精度高、线性好、抗偏差载荷和侧向力能力强等。它可用于测量拉压力和推拉力,因此特别适合称重和测力。
它刚性好。为了保持传感器的工作状态稳定,减少外界振动干扰的影响,应尽可能减小弹性体在载荷作用下的弹性位移,使其具有较高的固有频率。
有必要有一个简单合理的整体结构。弹性体应尽可能集成,避免组合结构。减少松动紧固和焊接变形等影响。
它对作用力位置的变化和干涉力的影响不敏感。弹性体应变敏感区的应力分布只随外加力的大小而变化。弹性体工作区具有良好的工艺性能,包括加工、粘接和密封安装。它具有低剖面结构,安装方便,互换性好。低剖面结构可以增强抗偏置负载,使工作状态稳定。
轮辐式称重传感器是一种常用于静态测量和动态测量的称重传感器。原理是弹性体(弹性元件、敏感梁)在外力作用下发生弹性变形,使附着在其表面的电阻应变片(转换元件)随之变形。电阻应变片变形后,其电阻会发生变化(增大或减小),然后电阻变化会被相应的测量电路转换成电信号,从而完成外力转换成电信号的过程。

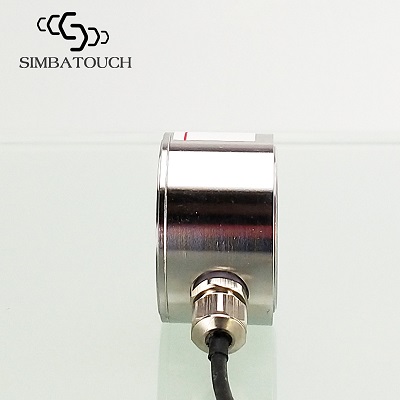

轮辐式测力计的安装方法因传感器而异。一般来说,测压元件应该有一个固定位置和一个受力位置。为保证固定截面的安全可靠,受力截面不会产生偏心荷载。最后,轮辐式称重传感器的连接方法最常见的称重传感器是四芯屏蔽线,一般分为红、黑、绿、白线。其中,红色和黑色连接到励磁电源。一般来说,激励电源的电压为5- 10VDC,红色电源为正,黑色电源为负:绿色和白色连接到仪器信号,绿色连接到信号,白色连接到信号。还有一根粗黑线,是屏蔽线,可以接地或连接到外壳上。事实上,在屏蔽电缆外面的屏蔽层上,黄粗线上覆盖着热缩管。
