斯巴拓称重传感器模块安装注意事项及怎么选型


斯巴拓称重传感器模块安装注意事项及怎么选型

广州市斯巴拓电子科技有限公司,是一家自研自销的传感器的公司。主要针对客户是:机器人,配料罐,反应釜,料仓称重控制计量试验机,压力机,冲击床。航空设备等等。主营:测力传感器压力传感器,显示控制仪表,压力放大表送器,称重传感器扭矩传感器,撞击力传感器,等等

测力传感器,压力传感器,拉压力传感器,静态扭矩传感器,动态扭矩传感器,称重传感器

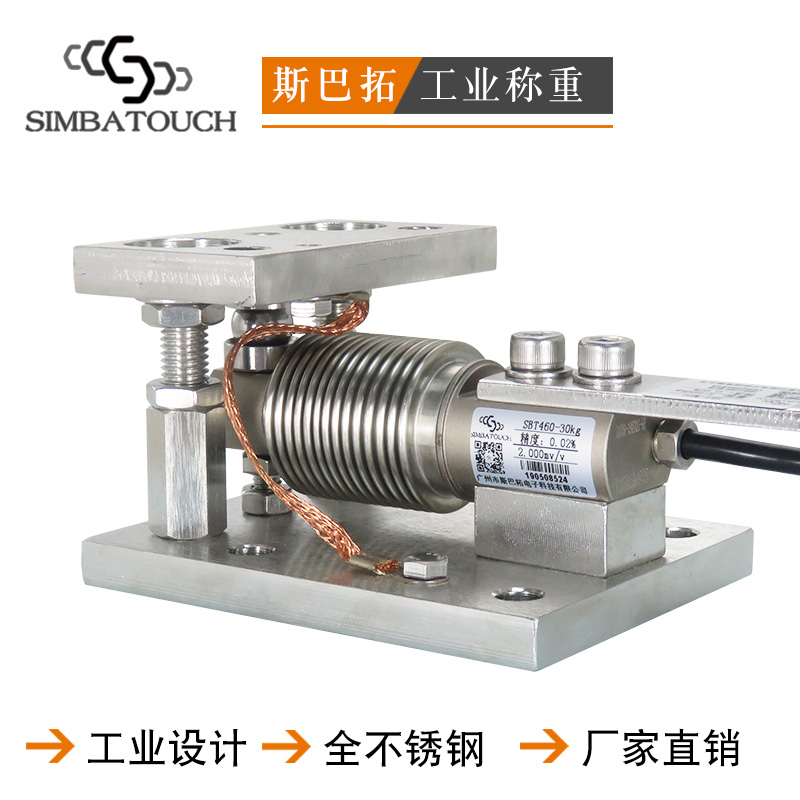

称重传感器模块分类:固定式、半浮动式、全浮动式


传感器安装方式区分:径向安装方式、切向安装方式、矩形安装方式


称重模块的安装方式:


称重传感器系统一般由一个固定模块,一个半浮动模块及多个浮动模块组成,半浮动模块须安装在固定模块的对角;固定模块的安装支点不会产生水平位移,因此在系统设计过程中,管道和电气连接部分应靠近该点;半浮动和浮动模块使系统能围绕固定点移动,消除容器变形对称重产生的影响。


1、称重模块现场安装注意事项


安装前请检查基础状况:各安装点平面落差控制在3mm以内,同一基础面水平度应控制在1mm/m以内,尽量保持水平一致,以免受力不一致影响传感器精度,严重受力不均,传感器会损坏或者报废,基本受力范围要求大于传感器的量程30%~50%左右。(比如实际测量重量最大是10吨,建议使用15吨的量程,稳定性和寿命都好一点,以免过载传感器受损。)


1-1、称重模块安装完毕后,用扳手或用手将限位螺杆和螺母松开;


1-2、用扳手扭开螺母向下松开与螺母合与下承载板拧紧,同时螺母上垫圈落;


1-3、使称重模块能自由晃动。


1-4、传感器接线(常规传感器接线图示,实际以合格证指示为准)


传感器正常接线是:红EXC+(激励正),黑EXC-(激励负),绿SIG+(信号正),白SIG-(信号负),黄SHD(屏蔽线)。


1-5、正常的称重模块使用是3~4个一套的,也有6个8个一套的,其中都需要经过接线盒,安装时,把接线盒尽量的安装在不潮湿,雨谁碰不到的地方。


1.6、安装完毕时,我们要清零后再开始测量。


2、容器与管道的连接:


称重传感器模块连接有多种方式,简称为软连接。客户可根据现场的使用状况设计不同的软连方式。


2-1:柔性软管连接;

2-2:U型性软管连接;

2-3:波纹管连接;

2-4:套管连接;

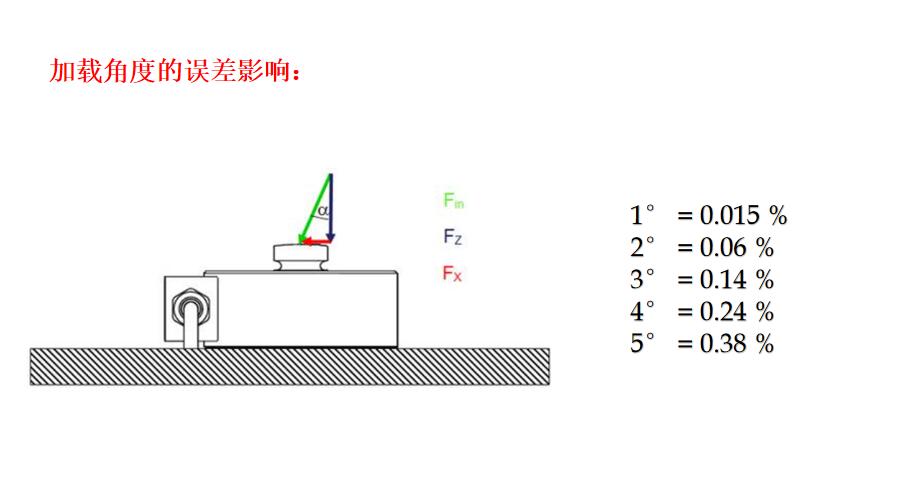

为了保证称重传感器模块的准确度,必须根据称重传感器模块受力端固定,不能有角度偏移,称重传感器模块受力端是正中间。




为保证称重模块测量性能以下条件:


3-1、称重传感器摸本身不受任何外力影响能自由晃动;


3-2、称重传感器模块必须和测量物体紧紧的锁住,不能有松动。



如下了解更多传感器安装知识,请留意,我们看见第一时间与你联系。或者联系我们线上的客服。
